Xử lý nước thải sản xuất bảng mạch điện tử

Ngày đăng: 23/04/2026
Đăng bởi: Admin

Khác với nước thải thông thường, nước thải ngành bảng mạch chứa nhiều chất ô nhiễm nguy hại như kim loại nặng (Cu, Ni, Pb, Cr), axit/kiềm mạnh, chất tẩy rửa, hóa chất mạ, dung môi hữu cơ, chất hoạt động bề mặt và bùn thải giàu kim loại. Những thành phần này không chỉ gây độc cho nguồn nước tiếp nhận mà còn có khả năng tích lũy sinh học, ảnh hưởng trực tiếp đến sức khỏe con người và hệ sinh thái. Nếu không được xử lý đúng quy trình, nước thải này có thể gây ô nhiễm đất, nguồn nước mặt, nước ngầm, đồng thời tiềm ẩn nguy cơ vi phạm pháp luật về môi trường. Vậy làm thế nào để xử lý nước thải sản xuất bảng mạch điện tử? Cùng ETM tìm hiểu chi tiết trong nội dung dưới đây!

Đặc điểm và thành phần chính của nước thải từ nhà máy bảng mạch điện tử (PCB)
  Các công đoạn phát sinh nước thải
  Thành phần ô nhiễm chủ yếu trong nước thải PCB
   Đặc tính của nước thải sản xuất bảng mạch điện tử
Công nghệ và quy trình xử lý nước thải bảng mạch điện tử (PCB)
  Xử lý sơ bộ - Tách cặn, kim loại và điều chỉnh dòng thải
  Xử lý chính dựa vào đặc tính nước thải PCB
  Xử lý bùn thải
  Tái sử dụng hoặc xả thải sau xử lý

Đặc điểm và thành phần chính của nước thải từ nhà máy bảng mạch điện tử (PCB)

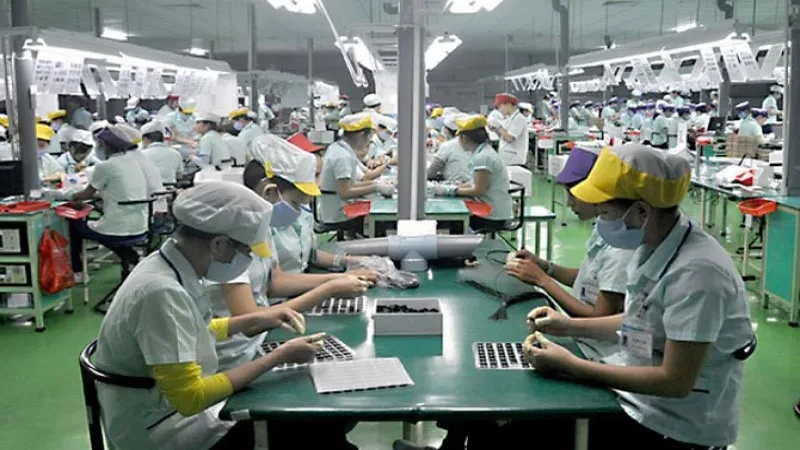

Trong quy trình sản xuất bảng mạch điện tử, nước thải phát sinh từ nhiều công đoạn khác nhau và mang tính chất phức tạp hơn nhiều so với các ngành công nghiệp thông thường. Đây là loại nước thải có nồng độ ô nhiễm cao, chứa hóa chất độc hại và kim loại nặng, nếu không xử lý đúng sẽ gây tác động nghiêm trọng đến môi trường nước, đất và sức khỏe con người.

Các công đoạn phát sinh nước thải

Nước thải được tạo ra trong hầu hết các bước của dây chuyền sản xuất bảng mạch, đặc biệt là:

  • Rửa sau mài, sau khoan và sau xử lý bề mặt: Đây là dòng thải lớn nhất, phát sinh liên tục
  • Công đoạn tẩy dầu - tẩy rửa (cleaning/degreasing): Dùng hóa chất tẩy rửa mạnh, chứa surfactants
  • Khắc mạch (etching): Sử dụng dung dịch etchant (thường là CuCl₂, HCl, H₂O₂…), tạo ra lượng lớn Cu²⁺
  • Mạ hóa học - mạ điện (electroplating): Sử dụng dung dịch chứa Ni, Cu, Sn, Pb, Au; dòng thải có kim loại hòa tan cao
  • Tẩy/strip lớp cản quang (photoresist stripping): Sinh ra nước thải giàu hợp chất hữu cơ khó phân hủy
  • Trung hòa axit - kiềm: Phát sinh nước thải pH dao động mạnh
  • Rửa sau mạ và rửa hóa chất: Chứa hỗn hợp ion kim loại, axit - kiềm, chất tẩy
  • Lau thiết bị, vệ sinh bể mạ: Nồng độ ô nhiễm cao, ít nhưng độc tính lớn.

Nhìn chung, nước thải PCB thường được chia thành 2 nhóm chính:

  • Dòng thải axit – kim loại nặng (từ khắc, mạ, rửa sau mạ)
  • Dòng thải chứa nhiều hợp chất hữu cơ (từ photoresist, dung môi, stripping).

Thành phần ô nhiễm chủ yếu trong nước thải PCB

Theo khảo sát thực tế và dẫn chiếu từ các tài liệu kỹ thuật của ngành điện tử, nước thải PCB chứa nhiều loại chất độc hại, bao gồm:

  • Kim loại nặng: Đồng (Cu²⁺) xuất hiện nhiều nhất do quá trình khắc mạch và mạ đồng, Niken (Ni²⁺), Thiếc (Sn²⁺), Chì (Pb²⁺) phát sinh từ mạ điện, Sắt (Fe³⁺), Kẽm (Zn²⁺) từ dung dịch tẩy/mạ, Asen (As⁺/As³⁺) xuất hiện trong một số hóa chất đặc thù.
  • Các ion vô cơ độc hại: Ion Fluoride (F⁻) phát sinh từ công đoạn khắc, đặc biệt khi dùng ammonium fluoride hoặc HF, Cl⁻, SO₄²⁻ từ quá trình trung hòa, tẩy rửa, axit, kiềm.
  • Dung dịch axit, kiềm: Axit mạnh (H₂SO₄, HCl, HNO₃), kiềm mạnh (NaOH, KOH), làm cho pH của nước thải dao động rất thấp (pH 1–3) hoặc rất cao (pH 10–13).
  • Hợp chất hữu cơ: Photoresist, dung môi công nghiệp, chất hoạt động bề mặt, các chất hữu cơ khó phân hủy làm tăng COD/BOD.
  • Chất rắn lơ lửng, bùn kim loại: Bột đồng, oxit kim loại, bụi mài, cặn photoresist, bùn thải giàu kim loại nặng…

Đặc tính của nước thải sản xuất bảng mạch điện tử

Do đặc thù công nghệ, xử lý nước thải sản xuất bảng mạch điện từ có tính chất phức tạp, thể hiện ở các điểm sau:

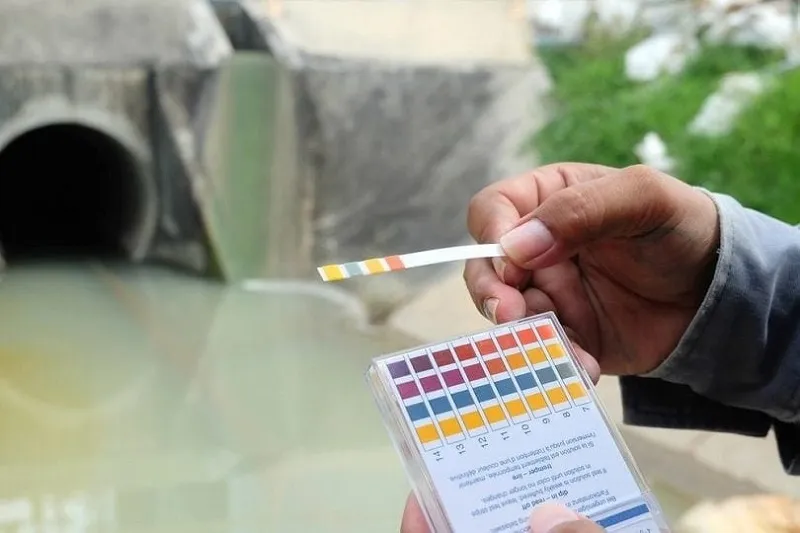

  • pH dao động mạnh: Có thể xuống pH 1 - 2 do axit khắc, hoặc lên pH 12 - 13 do dung dịch tẩy rửa kiềm mạnh. Bắt buộc phải trung hòa pH trước khi đưa vào các công đoạn xử lý tiếp theo.
  • Chỉ số COD/BOD cao: Do chứa nhiều hợp chất hữu cơ, dung môi, photoresist, COD có thể lên tới 1.000 - 5.000 mg/L hoặc cao hơn.
  • Hàm lượng kim loại hòa tan lớn: Cu²⁺ có thể đạt 50 - 500 mg/L tùy công đoạn, các kim loại khác (Ni, Pb, Sn…) dao động từ vài mg/L đến hàng chục mg/L.
  • Chứa nhiều hợp chất khó phân hủy: Photoresist, polymer, dung môi hữu cơ.

Công nghệ và quy trình xử lý nước thải bảng mạch điện tử (PCB)

Xử lý nước thải sản xuất bảng mạch điện tử chứa nhiều kim loại nặng, dung môi hữu cơ và axit, kiềm mạnh, vì vậy quy trình thường được thiết kế đa tầng, chuyên sâu, vừa để tách kim loại, vừa xử lý COD, đồng thời đảm bảo an toàn trước khi xả ra môi trường hoặc tái sử dụng. Dưới đây là mô hình xử lý tổng quát được áp dụng phổ biến tại Việt Nam và phù hợp với yêu cầu của các cơ quan quản lý môi trường.

Xử lý sơ bộ - Tách cặn, kim loại và điều chỉnh dòng thải

Giai đoạn xử lý nước thải sản xuất bảng mạch điện tử sơ bộ có vai trò cực kỳ quan trọng, giúp giảm tải ô nhiễm trước khi đưa vào hệ thống xử lý chính.

  • Lắng/lắng sơ cấp: Dùng bể lắng để loại bỏ chất rắn lơ lửng (SS), bụi mài, bột đồng, cặn từ khắc mạch. giúp giảm 20–40% lượng cặn đầu vào.
  • Keo tụ tạo bông sơ bộ: Sử dụng phèn nhôm, PAC hoặc polyme hữu cơ để gom các hạt nhỏ thành bông lớn, tăng hiệu quả lắng và giảm tải cho bể xử lý hóa lý phía sau.
  • Tách kim loại nặng bằng phản ứng hóa học: Nước thải từ mạ và khắc thường chứa: Cu²⁺, Ni²⁺, Sn²⁺, Pb²⁺… Việc tách kim loại nặng thường sử dụng: NaOH / Ca(OH)₂ để nâng pH → tạo kết tủa kim loại dạng hydroxide. Na₂S hoặc các chất kết tủa đặc thù để loại bỏ kim loại khó kết tủa. Có thể loại được 80 - 95% kim loại nếu điều khiển pH đúng (pH 8–10 tùy kim loại). Giai đoạn này giúp bảo vệ các hệ thống phía sau, tránh việc kim loại nặng làm “đầu độc” vi sinh nếu kết hợp xử lý sinh học.

Xử lý chính dựa vào đặc tính nước thải PCB

Công đoạn xử lý nước thải sản xuất bảng mạch điện tử chính thường bao gồm:

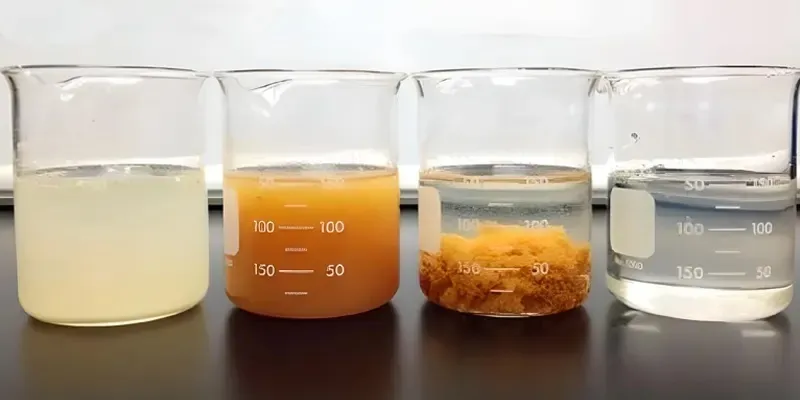

  • Keo tụ - kết tủa: Đây là công đoạn quan trọng nhất đối với nước thải giàu kim loại và axit - kiềm, bổ sung hóa chất keo tụ (PAC/Al₂(SO₄)₃), sử dụng polymer trợ keo tụ để tạo bông lớn và pH điều chỉnh tối ưu giúp kết tủa hoàn toàn kim loại. Mục tiêu của giai đoạn này là loại bỏ phần kim loại còn lại, tách các hạt keo, chất hữu cơ khó phân hủy và giảm COD, SS, kim loại về mức an toàn trước khi xử lý nâng cao.
  • Lọc cặn và lọc cơ học: Các công nghệ phổ biến gồm lọc áp lực (cát, than. sỏi), lọc tinh / Cartridge filter, lọc túi (bag filter) cho hạt 1 - 10 µm. Vai trò của phương pháp này là giúp loại bỏ hoàn toàn bùn, chất rắn lơ lửng, oxy hóa chất hòa tan → giúp nước đạt độ trong cần thiết cho xử lý hóa học – điện hóa phía sau.

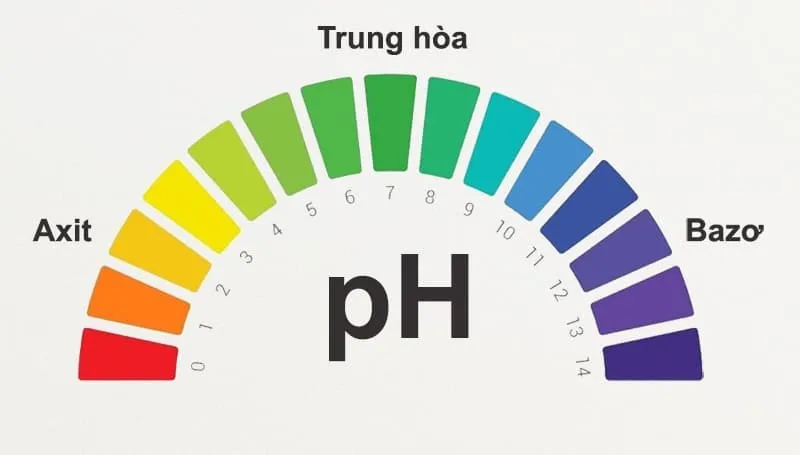

  • Trung hòa điều chỉnh pH: Vì nước thải PCB có thể có pH từ 1 - 2 đến 12 - 13, nên cần ổn định pH. Có thể dùng NaOH, Ca(OH)₂ hoặc Na₂CO₃ khi nước chua và H₂SO₄ hoặc HCl khi nước kiềm.

  • Công nghệ xử lý nâng cao: Oxi hóa điện hóa (AOP/Electro-oxidation): Nước thải từ photoresist, dung môi hữu cơ, chất tẩy rửa thường chứa chất khó phân hủy nên cần AOP. Công nghệ AOP phù hợp cho PCB bởi Electro-oxidation (oxy hóa điện hóa) dùng anode – cathode để phá vỡ liên kết hữu cơ, trong khi đó, Ozone/UV/H₂O₂: tạo gốc •OH để phân hủy chất hữu cơ bền vững. Hiệu quả của phương pháp này là giảm COD từ 50–90%, phân hủy polymer, photoresist, dung môi hữu cơ, giảm màu, giảm độc tính.
  • Lọc than hoạt tính/Hấp phụ: Giai đoạn này giúp loại bỏ dung môi hữu cơ, mù, kim loại vi lượng còn sót lại, COD hòa tan. Than hoạt tính dạng hạt (GAC) hoặc dạng bột (PAC) đều có thể dùng tùy công suất.

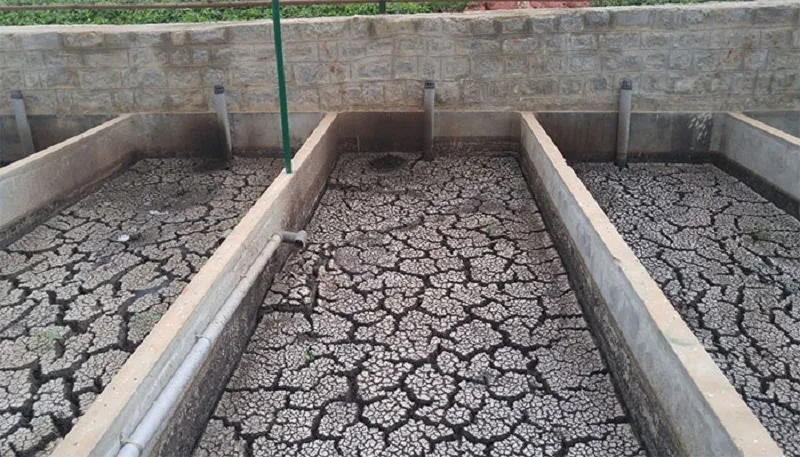

Xử lý bùn thải

Bùn từ hệ thống PCB được xếp vào chất thải nguy hại (mã 11 theo Thông tư 02/2022/BTNMT). Do chứa nhiều kim loại nặng (Cu, Ni, Sn, Pb…), xử lý nước thải sản xuất bảng mạch điện tử được thực hiện đúng quy định.

Quy trình xử lý bùn:

  • Cô đặc bùn bằng bể lắng hoặc thiết bị tách nước.
  • Ép bùn bằng máy ép băng tải hoặc khung bản.
  • Lưu giữ trong kho CTNH theo QCVN 07:2009/BTNMT.
  • Chuyển giao cho đơn vị xử lý CTNH có giấy phép.
  • Tuyệt đối không được chôn lấp bùn PCB vì kim loại nặng có thể rò rỉ ra môi trường.

Tái sử dụng hoặc xả thải sau xử lý

Nước đầu ra có thể:

  • Tái sử dụng nội bộ: Rửa sản phẩm, làm mát thiết bị, tái tuần hoàn trong các công đoạn ít yêu cầu chất lượng nước.
  • Xả thải ra môi trường: Theo QCVN 40, nước thải sau xử lý phải đạt: pH 6 - 9, COD ≤ 50 - 150 mg/L, kim loại nặng (Cu, Ni, Pb…) ≤ 0,1 - 1 mg/L, TSS ≤ 50 mg/L, tổng kim loại đạt theo quy chuẩn ngành điện tử. Tùy yêu cầu cụ thể, một số nhà máy thuộc khu công nghệ cao còn phải tuân thủ các tiêu chuẩn nghiêm ngặt hơn.

Lời kết

Nước thải từ ngành sản xuất bảng mạch điện tử là một trong những loại nước thải phức tạp nhất, chứa đồng thời kim loại nặng, hóa chất ăn mòn, dung môi hữu cơ và các hợp chất khó phân hủy. Vì thế, đầu tư một hệ thống xử lý bài bản, ứng dụng công nghệ phù hợp và vận hành ổn định không chỉ là yêu cầu pháp lý mà còn là yếu tố then chốt để doanh nghiệp phát triển bền vững, tuân thủ tiêu chuẩn môi trường và nâng cao uy tín trong chuỗi cung ứng toàn cầu.
